[정보처리기사 실기 공부] 소프트웨어 분석 모델링

소프트웨어 분석 모델링 : 간략한 안내서



소프트웨어 개발에서 핵심은 복잡한 시스템을 간단한 모델로 표현하여 이해를 쉽게 하는 것입니다. 이 글에서는 소프트웨어 분석 모델링의 중요한 측면들을 살펴보겠습니다.



• 정의
  • 복잡한 시스템을 쉽게 이해하기 위한 간단한 모델로 표현하는 것을 의미
• 모델링 구분
  • 기능적 모델링
  • 정적 모델링
  • 동적 모델링
• 분석 모델의 종류
  • 구조적 분석 모델 - 하향식 ↓
  • 객체 지향 분석 모델 - 상향식 ↑
  • 정보공학 분석 모델
  • 정형화 분석 모델
• <구조적 분석 모델>
• 자료 흐름도 (DFD, Data Flow Diagram)

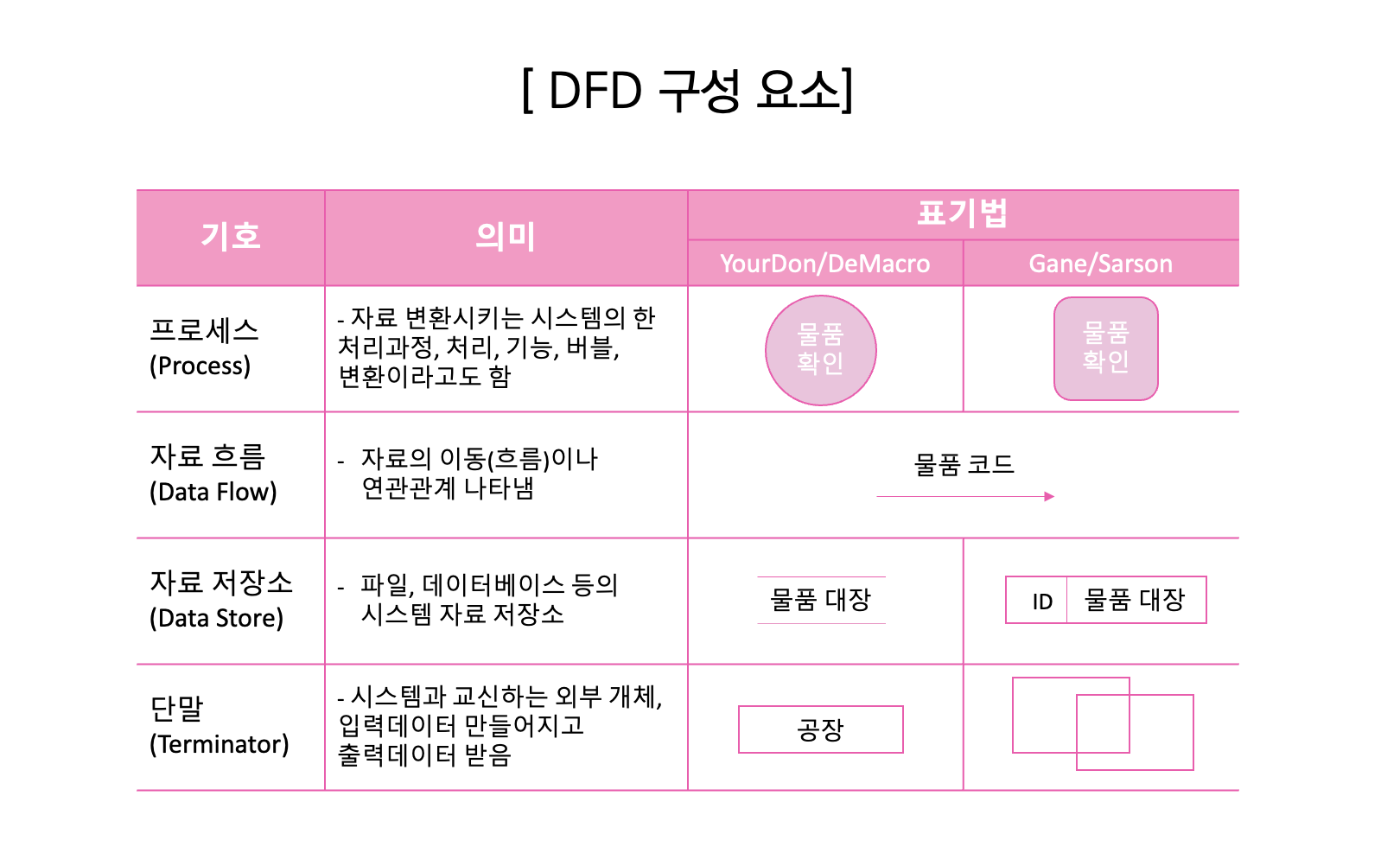

자료 흐름도 구성요소

• 자료 흐름도 (DFD, Data Flow Diagram)
  • = : 자료의 정의 (~로 구성되어 있다)
  • + : 자료의 연결 (그리고 and)

  • ( ) : 자료의 생략 (Optional)

  • [ | ] : 자료의 선택 (or)

  • { } : 자료의 반복 (Iteration of)

  • ** : 자료의 주석 (Comment)
• 소단위 명세서
  • 시스템의 일부 기능이나 모듈에 대한 세부적인 정의를 담고 있는 문서입니다.
• 개체 관계도 (ERD, Entity Relation ShopDiagram)

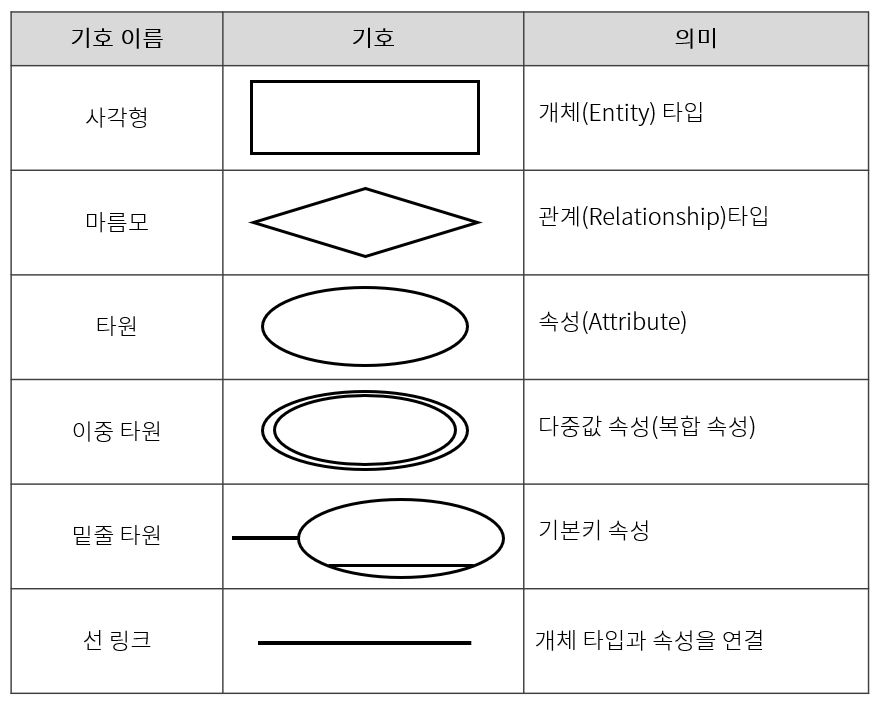

ERD 구성요소

• 상태 전이도
  • 상태 전이는 시스템 내의 객체나 프로세스가 특정 조건에 따라 상태를 변경하는 과정을 의미합니다.



• 객체 지향 분석 모델
  • 객체지향 분석 방법론
    • Rumbaugh(럼바우) 방법 (★)
      • 정의 : 가장 일반적으로 사용되는 방법으로 분석활동을 객체 모델, 동적 모델, 기능 모델로 나누어 수행
      • 분석 절차 (★)
        • 객체 모델링 - 객체 다이어그램
        • 동적 모델링 - 상태 다이어그램
        • 기능 모델링 - 자료 흐름도
    • Booch(부치) 방법
      • 미시적
      • 거시적
    • Jacobson(잭콤슨) 방법
      • Use Case 강조
    • Coad(코드)와 Yourdon(요든) 방법
      • E-R 다이어그램
    • Wirfs-Brock 방법
      • 분석과 설계 간 구분없음



소프트웨어 분석 모델링은 복잡한 시스템을 이해하고 효과적으로 개발하기 위한 핵심 도구로, 다양한 모델과 방법론을 적절히 활용하여 개발자들이 공동으로 목표를 이룰 수 있도록 도와줍니다. 이러한 모델링은 소프트웨어 개발 생명주기에서 중요한 위치를 차지하며, 정확하고 명확한 모델링이 향후 개발 과정의 성공을 결정짓는 핵심 요소임을 강조합니다.

2024년에 정보처리기사를 따기 위해 노력하는 모두에게 행운을 빕니다!
